Hướng dẫn lựa chọn gốm sứ công nghiệp | Ép khô và ép nóng, làm thế nào để lựa chọn chính xác?

2026-04-14

Trong lĩnh vực sản xuất cao cấp và linh kiện chính xác công nghiệp, Gốm sứ công nghiệp Chỉ vì nó Chịu nhiệt độ cao, chống mài mòn, chống ăn mòn, cách nhiệt tuyệt vời Với những đặc tính không thể thay thế, nó đã trở thành vật liệu cốt lõi có thể thay thế kim loại và nhựa. Chìa khóa để xác định hiệu suất cuối cùng, chi phí và thời gian giao hàng của các bộ phận gốm sứ trước hết là Quá trình đúc . Đối mặt với xu hướng chủ đạo của thị trường khuôn ép khô với Tạo hình ép nóng Với hai con đường kỹ thuật chính, làm thế nào khách hàng bên B có thể lựa chọn chính xác sản phẩm dựa trên nhu cầu sản phẩm của chính họ? Bài viết này cung cấp cho bạn phân tích chuyên sâu về các nguyên tắc quy trình, tính năng cốt lõi, các tình huống áp dụng và logic lựa chọn.

1. Phân tích đầy đủ hai nguyên tắc chính của quy trình và đặc điểm cốt lõi

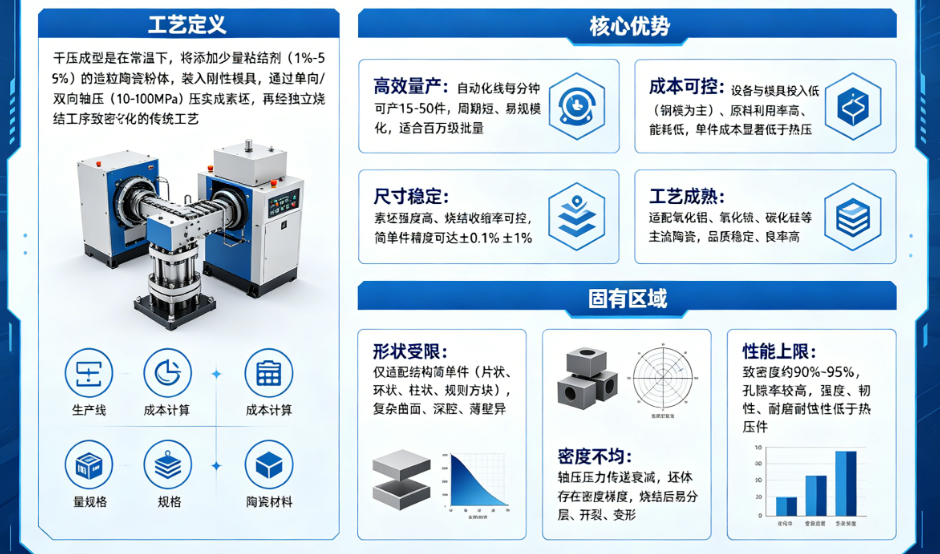

1. Đúc ép khô: sự lựa chọn tiêu chuẩn hóa để sản xuất hàng loạt hiệu quả

quá trình định nghĩa Đúc ép khô là nhiệt độ bình thường Tiếp theo, thêm một lượng nhỏ chất kết dính (1% -5%) vào bột gốm dạng hạt, cho vào khuôn cứng và chuyển qua Áp suất dọc trục một chiều/hai chiều (10-100MPa) Đây là một quy trình truyền thống nhằm nén thành phôi và sau đó cô đặc nó thông qua một quy trình thiêu kết độc lập.

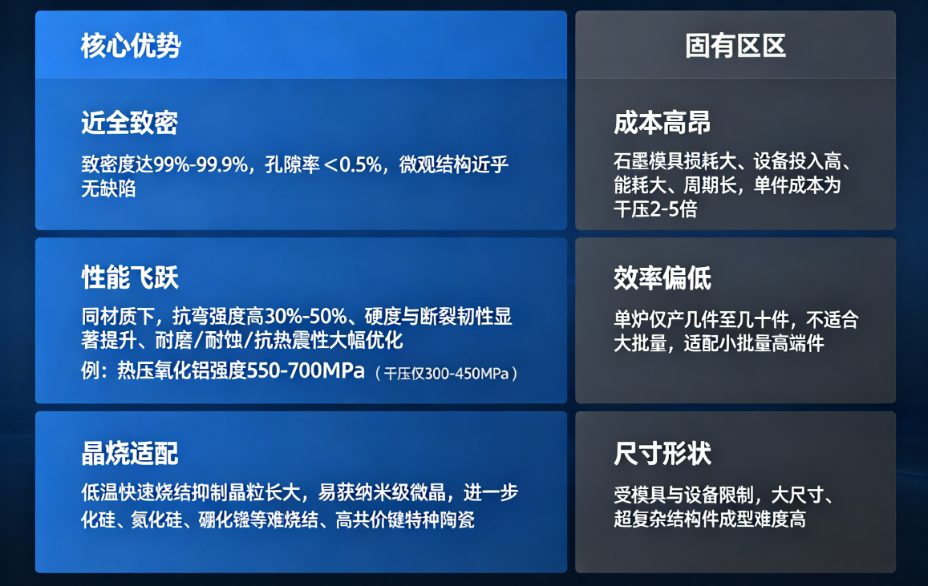

2. Tạo hình ép nóng

quá trình định nghĩa Ép nóng là Tích hợp đúc và thiêu kết Công nghệ tiên tiến: trong Môi trường chân không / bảo vệ , cho bột vào khuôn chịu nhiệt độ cao (chủ yếu là than chì) và bôi đồng thời Nhiệt độ cao (1400-2200oC) Áp suất cao (20-40MPa) , bột được cô đặc nhanh chóng trong dòng nhựa nhiệt dẻo và gốm gần như hoàn toàn đặc được hình thành trong một bước.

2. Ép khô và ép nóng: Bảng so sánh kích thước lõi

Kích thước tương phản	khuôn ép khô	Tạo hình ép nóng
Nguyên tắc quy trình	nhiệt độ bình thường轴压成型独立烧结	Đồng bộ hóa nhiệt độ cao và áp suất cao, tích hợp đúc và thiêu kết
Mật độ	Mật độ lý thuyết 90%-95%	Mật độ lý thuyết 99%-99,9%
Tính chất cơ học	Sức mạnh 300-450MPa, độ dẻo dai trung bình	Độ bền 550-1200 MPa, độ bền cao và khả năng chống mài mòn cao
Thích ứng hình dạng	Cấu trúc đơn giản (tấm, vòng, cột, khối)	Đơn giản - phức tạp trung bình, Hiệu suất đầu tiên bối cảnh
Hiệu quả sản xuất	Cực kỳ cao (sản xuất hàng loạt tự động)	Thấp (tùy chỉnh lô nhỏ/đơn lẻ)
chi phí toàn diện	Thấp (khuôn mẫu tuyệt vời, tiêu thụ năng lượng, thời gian chu kỳ)	Cao (chi phí cao cho khuôn mẫu, thiết bị và tiêu thụ năng lượng)
Vật liệu áp dụng	Alumina, zirconia, cacbua silic thông thường	Silicon nitride, cacbua silic mật độ cao, boride zirconium và các loại gốm sứ đặc biệt khác
Độ chính xác điển hình	±0,1%-±1%	±0,05%-±0,5% (xử lý hậu kỳ có thể đạt cao hơn)

3. Năm khía cạnh đánh giá cốt lõi cho các quyết định lựa chọn

1. Xem xét các yêu cầu về hiệu suất sản phẩm (quyết định chính)

Chọn ép khô: kịch bản công nghiệp chung, yêu cầu trung bình Độ bền, chống mài mòn, cách nhiệt, không có nhiệt độ cực cao/áp suất cao/ăn mòn mạnh/tác động cao . Ví dụ: ống lót cơ khí thông thường, miếng đệm cách điện, vòng đệm thông thường, các bộ phận kết cấu bán dẫn.

Chọn ép nóng: các yêu cầu, kịch bản hiệu suất cực cao Độ bền cực cao, độ dẻo dai cao, độ xốp gần như bằng 0, khả năng chống mài mòn và ăn mòn cực cao, khả năng chống rão ở nhiệt độ cao . Ví dụ: linh kiện hàng không vũ trụ, dụng cụ cắt cao cấp, vòi khoan dầu, bộ phận chính xác của động cơ ô tô, áo giáp chống đạn, ống hút wafer bán dẫn.

2. Nhìn vào độ phức tạp của cấu trúc sản phẩm

Chọn ép khô: cấu trúc đơn giản, đều đặn và đối xứng, không có khoang sâu, thành mỏng, rãnh cắt, bề mặt cong phức tạp, độ dày thành > 1mm.
Chọn ép nóng: cấu trúc có độ phức tạp vừa phải và yêu cầu về hiệu suất cực cao (ép/ép phun đẳng tĩnh nóng được ưu tiên cho các bộ phận phức tạp).

3. Xem xét quy mô và chi phí lô sản xuất

Chọn ép khô: số lượng lớn mức 100.000/triệu, nhạy cảm với chi phí, theo đuổi hiệu quả chi phí cao và giao hàng nhanh.
Chọn ép nóng: lô nhỏ/đơn chiếc/tùy chỉnh cao cấp (hàng chục đến hàng nghìn chiếc), bất kể chi phí

Tối đa hóa hiệu suất và tuổi thọ .

4. Nhìn vào hệ thống vật liệu

Chọn ép khô: alumina 95%/99%, zirconia ổn định, cacbua silic thông thường và các loại gốm dễ nung kết khác.
Chọn phương pháp ép nóng: silicon nitride, cacbua silic mật độ cao, zirconium boride, gốm sứ trong suốt và các loại gốm đặc biệt khó thiêu kết, hiệu suất cao khác.

5. Nhìn vào điều kiện sử dụng

Chọn ép khô: nhiệt độ bình thường/trung bình, tải trọng thấp, hao mòn thông thường, ăn mòn chung và không bị sốc nhiệt hoặc lạnh nghiêm trọng.
Chọn ép nóng: nhiệt độ cao> 1200oC, tải trọng cao, mài mòn mạnh, ăn mòn mạnh, làm mát nhanh và sưởi ấm nhanh, chân không cao
Đợi đã Điều kiện làm việc khắc nghiệt .

4. Tóm tắt: Không có quá trình tốt hay xấu, thích ứng là tốt nhất.

khuôn ép khô Có Sản xuất hàng loạt hiệu quả, chi phí thấp, tiêu chuẩn hóa sự lựa chọn đầu tiên, sự thích ứng Lô lớn, cấu trúc đơn giản, hiệu suất chung Các bộ phận gốm công nghiệp là công nghệ cơ bản chủ đạo trong ngành sản xuất hiện nay. Tạo hình ép nóng Có Vượt qua giới hạn hiệu suất và đối phó với điều kiện làm việc khắc nghiệt giải pháp cốt lõi để chi phí cao hơn để đổi lấy Gần như dày đặc, cơ học siêu mạnh, tuổi thọ siêu dài , là sự lựa chọn cốt lõi cho sản xuất cao cấp và các tình huống đặc biệt.

Với tư cách là nhà cung cấp gốm sứ công nghiệp bên B, chúng tôi khuyên bạn nên: Trước tiên, hãy làm rõ năm yêu cầu cốt lõi về hiệu suất sản phẩm, cấu trúc, cỡ lô, chi phí và điều kiện làm việc, sau đó khớp quy trình tương ứng .必要时可提供样品与技术方案，通过小批量试产验证，确保选型精准、性价比最优。

Việc chọn quy trình đúc chính xác là đặt nền tảng vững chắc cho hiệu suất và giá thành sản phẩm của bạn.

TRƯỚCV：Ba tiêu chuẩn tham khảo cốt lõi để lựa chọn các bộ phận gốm chính xác trong cửa hàng ngoại tuyến TIẾP THEO：Gốm sứ y tế là gì và tại sao chúng lại biến đổi nền chăm sóc sức khỏe hiện đại?
