Chìa khóa để lựa chọn gốm sứ chính xác không phải là “khó hơn” mà là “phù hợp” hơn

Theo cách hiểu thông thường, việc đánh giá hiệu suất của gốm sứ tiên tiến thường chỉ gói gọn trong một từ duy nhất—'cứng'. Điều này dẫn đến một trực giác có vẻ hợp lý: độ cứng của vật liệu càng cao thì các thành phần gốm có độ chính xác càng cao thì khả năng chống mài mòn và độ bền càng cao.

Tuy nhiên, trong các ứng dụng kỹ thuật công nghiệp thực tế, logic lựa chọn một chiều này thường dẫn đến những hỏng hóc nghiêm trọng. Nhiều doanh nghiệp chỉ theo đuổi các thông số 'độ cứng cao' khi mua hoặc thiết kế các bộ phận kết cấu gốm. Do đó, các bộ phận này bị sứt mẻ, nứt sớm hoặc gãy đột ngột trong quá trình vận hành thực tế, dẫn đến tuổi thọ sử dụng thấp hơn nhiều so với mong đợi.

Vấn đề không phải là bản thân vật liệu gốm kém chất lượng mà là logic lựa chọn truyền thống hoàn toàn bỏ qua sự phức tạp đa chiều của điều kiện làm việc thực tế. Chìa khóa để lựa chọn gốm sứ chính xác chưa bao giờ là theo đuổi vật liệu 'cứng hơn' cuối cùng mà là xác định cấu hình cơ học 'phù hợp nhất'.

1. Tại sao cách tiếp cận 'lấy độ cứng làm trung tâm' lại dẫn đến thất bại về mặt kỹ thuật?

Từ góc độ vật lý vật liệu, độ cứng về cơ bản đề cập đến khả năng của vật liệu chống lại sự biến dạng dẻo, trầy xước và vết lõm cục bộ. Trong môi trường phòng thí nghiệm tương đối lý tưởng, chẳng hạn như thử nghiệm ma sát thuần túy hoặc thử nghiệm mài mòn, độ cứng thực sự là chỉ số cốt lõi chi phối khả năng chống mài mòn.

Tuy nhiên, điều kiện vận hành công nghiệp trong thế giới thực phức tạp hơn nhiều so với môi trường phòng thí nghiệm được kiểm soát. Khi các bộ phận gốm chính xác (như lõi van gốm, ống lót chuyên dụng hoặc cánh tay robot bán dẫn) hoạt động ở tốc độ cao hoặc trong động lực học chất lỏng phức tạp, chúng đồng thời chịu đựng sự kết hợp của các ứng suất nghiêm trọng:

• Tác động cơ học và rung động tần số cao: Tải trọng nhất thời có thể dễ dàng gây ra sự tập trung ứng suất trong vật liệu.
• Biến động nhiệt độ nghiêm trọng: Chu kỳ nhiệt thường xuyên tạo ra ứng suất nhiệt tức thời rất lớn bên trong.
• Ăn mòn môi trường hóa học: Axit mạnh, kiềm hoặc môi trường hóa học phức tạp làm tổn hại và làm suy yếu ranh giới hạt.

Trong những điều kiện kết hợp phức tạp này, nếu vật liệu gốm chỉ có độ cứng cực cao nhưng thiếu khả năng hấp thụ và đệm năng lượng thích hợp thì nó không thể tiêu tán năng lượng thông qua biến dạng dẻo khi va chạm. Kết quả là các vết nứt vi mô lan truyền với tốc độ cực cao xuyên qua bên trong.

Độ cứng cao hơn hầu như luôn đi kèm với độ giòn tăng lên, làm cho vật liệu rất dễ bị gãy giòn thảm khốc. Đây là nguyên nhân cốt lõi tại sao một số loại gốm có độ cứng cao có vẻ chống mài mòn nhưng lại hoàn toàn không bền trong thực tế.

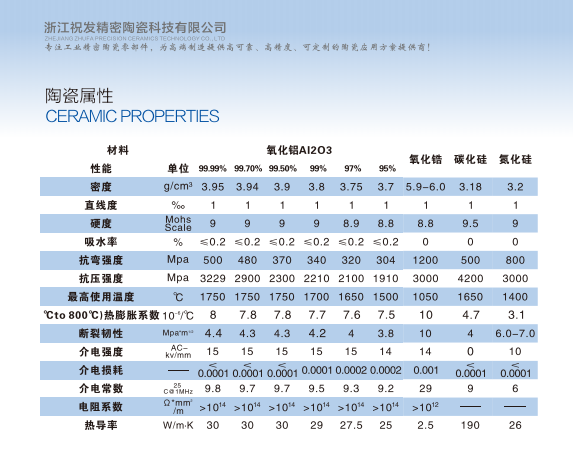

2. Ma trận cơ học bốn chiều xác định tuổi thọ của gốm sứ

Việc đánh giá tuổi thọ lâu dài của các bộ phận gốm chính xác phải dựa vào đánh giá toàn diện về bốn thông số cơ học cốt lõi sau đây, thay vì một số liệu duy nhất:

• Độ cứng Vickers (HV): Thiết lập đường cơ sở cho khả năng chống mài mòn và trầy xước của vật liệu.
• Độ bền gãy xương (K_IC): Đo khả năng của vật liệu chống lại sự lan truyền vết nứt không ổn định dưới tác động, rung động hoặc tập trung ứng suất đột ngột. Đây là ngưỡng quan trọng xác định liệu một thành phần có gặp phải tình trạng 'đột tử' về cấu trúc hay không.
• Hệ số giãn nở nhiệt (CTE) & khả năng chống sốc nhiệt: Xác định xem gốm có tạo ra ứng suất dư bên trong gây chết người do sự không phù hợp về nhiệt trong quá trình luân nhiệt hoặc khi được lắp ráp với các bộ phận kim loại hay không.
• Độ ổn định hóa học: Ảnh hưởng trực tiếp đến độ tin cậy hóa học lâu dài và tính toàn vẹn bề mặt của các bộ phận gốm hoạt động trong môi trường nhiệt độ cao, có tính ăn mòn cao hoặc oxy hóa mạnh.

Tóm lại: Độ cứng quyết định 'khả năng chống mài mòn', độ dẻo dai quyết định 'tuổi thọ gãy xương', trong khi các thuộc tính nhiệt và hóa học quyết định 'tuổi thọ sử dụng tối đa'.

3. Tại sao 'Hiệu suất cân bằng' lại vượt trội hơn 'Thông số kỹ thuật cực cao' trong Kỹ thuật

Trong khoa học vật liệu tiên tiến, hầu như không có vật liệu đơn lẻ nào có thể chiếm ưu thế tuyệt đối trong mọi hạng mục hiệu suất. Thực tiễn kỹ thuật luôn chứng minh rằng việc đẩy một thuộc tính duy nhất đến giới hạn tuyệt đối của nó chắc chắn sẽ đòi hỏi sự thỏa hiệp nặng nề trên các mặt trận quan trọng khác.

Ví dụ, việc tối đa hóa độ cứng đến mức cực cao sẽ làm giảm đáng kể độ bền khi gãy, khiến bộ phận rất dễ vỡ. Ngược lại, những nỗ lực được thiết kế để tối đa hóa độ bền (chẳng hạn như thông qua quá trình tăng cường chuyển đổi pha cụ thể hoặc làm thô hạt) thường hy sinh độ cứng cơ bản và khả năng chống mài mòn. Hơn nữa, các vật liệu tùy chỉnh ở những giới hạn hiệu suất cực cao này phải chịu chi phí nguyên liệu thô cao hơn theo cấp số nhân và những khó khăn to lớn trong quá trình mài và gia công kim cương chính xác sau đó, khiến tổng chi phí sản xuất tăng vượt khỏi tầm kiểm soát.

Do đó, chiến lược lựa chọn khoa học và hoàn thiện cho gốm sứ chính xác phải dựa trên sự hiểu biết chi tiết về môi trường vận hành - tìm kiếm sự cân bằng tối ưu giữa độ cứng, độ bền, động lực nhiệt, chi phí và khả năng gia công, thay vì lựa chọn một cách mù quáng thông số thô cao nhất.

4. Sự khác biệt cơ bản: Bí mật xử lý ngoài thành phần hóa học

Một cạm bẫy thường gặp trong quá trình mua sắm là giả định rằng tất cả đồ gốm có cùng tên—chẳng hạn như 'Alumina (Al2O3)' hoặc 'Zirconia (ZrO2)'—đều có cấu hình hiệu suất giống hệt nhau. Trong thực tế, ngay cả với thành phần hóa học giống hệt nhau, các biến thể trong quy trình sản xuất có thể tạo ra các cấu trúc vi mô và hành vi cơ học vĩ mô rất khác nhau.

Các yếu tố như mật độ khối, sự phân bổ kích thước hạt, các pha ranh giới hạt và công nghệ thiêu kết được sử dụng—cho dù đó là thiêu kết không áp suất, ép nóng hay ép đẳng nhiệt nóng (HIP)—xác định trực tiếp sự hiện diện của các lỗ chân lông siêu nhỏ bên trong hoặc các vết nứt vi mô quyết định tính toàn vẹn của cấu trúc.

5. Quay lại các nguyên tắc cơ bản: Tùy chỉnh tinh chỉnh dựa trên khối lượng công việc thực tế

Phương pháp đáng tin cậy nhất để giảm thiểu các lỗi kỹ thuật và khai thác giá trị tối đa của gốm sứ chính xác là tránh xa việc tôn thờ các thông số và quay trở lại phân tích sâu về môi trường ứng dụng:

1. Môi trường mài mòn cao, tác động thấp: Việc lựa chọn nên ưu tiên alumina hoặc cacbua silic có độ tinh khiết cao, tận dụng độ cứng Vickers tuyệt vời của chúng để bảo vệ đường cơ sở mài mòn.
2. Tác động cơ học cao hoặc rung động nặng: Khả năng chống lại sự lan truyền vết nứt (chống gãy xương giòn) trở thành mục tiêu chính. Zirconia hoặc silicon nitride, với độ bền gãy vượt trội, là những lựa chọn lý tưởng.
3. Sự thay đổi nhiệt độ tức thời nghiêm trọng: Phải ưu tiên chuyển sang các vật liệu có hệ số giãn nở nhiệt thấp và độ dẫn nhiệt cao (chẳng hạn như silicon nitride hoặc silicon cacbua) để đạt được sự kết hợp nhiệt tối ưu.

Kết luận

Giá trị công nghiệp của gốm sứ chính xác không bao giờ nằm ở một thông số 'đẹp' duy nhất đạt được trong môi trường phòng thí nghiệm biệt lập. Nó hoàn toàn bắt nguồn từ sự ổn định về hiệu suất và độ tin cậy lâu dài trong suốt quá trình vận hành mở rộng trong một kiến ​​trúc công nghiệp cụ thể.

Lựa chọn vật liệu kỹ thuật hoàn hảo không bao giờ là việc xếp chồng độ cứng một cách mù quáng; đó là về sự tích hợp khoa học của các số liệu đa chiều. Trong thế giới gốm sứ tiên tiến, hãy luôn nhớ: Độ cứng quyết định khả năng chống mài mòn, độ dẻo dai quyết định khả năng tồn tại và trạng thái cân bằng động của hiệu suất toàn diện quyết định kết quả cuối cùng.
