Làm thế nào để cải thiện độ nhám bề mặt của chất mang wafer thông qua quy trình mài gương gốm?

2026-07-25

Trong chuỗi cung ứng sản xuất chất bán dẫn và xử lý chính xác, chất mang wafer là thành phần hỗ trợ cốt lõi và chất lượng bề mặt của nó quyết định trực tiếp đến độ chính xác liên kết của wafer, độ phẳng hấp phụ chân không và hiệu suất quy trình tổng thể. Để mua những người ra quyết định và kỹ sư trong và ngoài nước chịu trách nhiệm về thiết bị bán dẫn, mô-đun quang khắc hoặc khắc, đang tìm kiếm khả năng cung cấp ổn định bề mặt hoàn thiện ở cấp độ nanomet (chẳng hạn như Ra 0,02 μm ) nhà cung cấp là chìa khóa để đảm bảo hiệu suất cao của thiết bị.

Cho dù đó là alumina có độ tinh khiết cao, cacbua silic hay silicon nitrit, gốm sứ tiên tiến đều có “ Cứng, giòn và khó gia công ” đặc điểm điển hình. Mài cơ học truyền thống có thể dễ dàng dẫn đến các vết nứt nhỏ trên bề mặt, sứt mẻ cạnh và hư hỏng dưới bề mặt, thường trở thành nguồn gây ô nhiễm hạt trong phòng sạch. Để đáp ứng các tiêu chuẩn nghiêm ngặt về tính toàn vẹn bề mặt của khách hàng bán dẫn, các nhà sản xuất gốm sứ hàng đầu đang triển khai “ Mài miền dẻo (nhựa) ” và các công nghệ tiên tiến liên quan.

1. Hiện thực hóa công nghệ phụ trợ composite và mài miền dẻo

Để đạt được hiệu ứng cấp độ gương trong khi vẫn đảm bảo độ bền kết cấu, khâu xử lý chủ yếu sử dụng hai công nghệ đột phá sau đây, đây cũng là những chỉ số quan trọng để mua sắm nhằm đánh giá mức độ trưởng thành về công nghệ của nhà cung cấp:

Thủ công một ELID Mài mài điện phân trực tuyến: Sử dụng đá mài kim cương được liên kết bằng kim loại (như gang hoặc đồng) và sử dụng thiết bị điện phân đặc biệt để thực hiện mài sắc điện phân vi mô theo thời gian thực của bánh mài trong quá trình mài. Quá trình điện phân liên tục hòa tan liên kết kim loại trên bề mặt, giúp các hạt mài mòn kim cương mịn vẫn sắc nét và lộ ra ngoài, tránh bị nghiền nát và gãy do sự thụ động của bánh mài.
Thủ công hai Mài có hỗ trợ rung siêu âm: Đưa rung động cơ học tần số cao, biên độ vi mô vào bánh mài hoặc hệ thống phôi, khiến các hạt mài mòn gây ra rung động định kỳ trên bề mặt gốm. “ tác động - Cắt vi mô ” trạng thái. Điều này làm giảm đáng kể lực cắt và nhiệt ma sát tức thời, đồng thời triệt tiêu hoàn toàn hiện tượng nứt vỡ và sứt mẻ cạnh của hạt.

2. Kiểm tra và mài mòn nghiêm ngặt bánh mài và vật liệu mài mòn

Độ chính xác của dụng cụ mài trực tiếp ánh xạ và xác định hình thái vi mô cuối cùng của phôi:

Chất mài mòn vi mô và lớp phủ chính xác: Ở giai đoạn nghiền mịn, đá mài kim cương có kích thước hạt mịn hơn (chẳng hạn như W5 至 W10 thậm chí còn mịn hơn), và độ đảo tròn của bánh mài được kiểm soát trong 1 mm bên trong, tránh Những nhịp đập nhỏ để lại vết gia công xoắn ốc trên bề mặt gốm.
Kết nối đánh bóng composite nhiều lượt: Mài gương thường yêu cầu micron / Bột mài mòn kim cương quy mô nano được sử dụng để đánh bóng chuyển tiếp từng bước nhằm loại bỏ hoàn toàn các vết nứt cực nhỏ và đáp ứng các yêu cầu tích hợp của phòng sạch không ô nhiễm.

Ba. Kiểm soát tối đa các thông số chuyển động mài và hệ thống máy công cụ

Độ sâu cắt micron và tốc độ tiến dao thấp: Kiểm soát chặt chẽ độ sâu của một vết cắt đến mức dưới micron ( 0,5 ~ 2 m/lần ), buộc vật liệu phải trải qua quá trình lưu biến nhựa vi mô thay vì phân hủy, đồng thời, kết hợp với tốc độ cấp liệu thấp, tránh các vết rung vi mô do dao động lực cắt tức thời gây ra.
Máy công cụ có độ cứng cực cao và làm mát thân thiện với môi trường: Máy mài bề mặt siêu chính xác sử dụng vật liệu giảm chấn cao (chẳng hạn như đá granite hoặc bệ gang cường độ cao), kết hợp với chất làm mát chính xác áp suất cao, dòng chảy cao, có thể rửa sạch kịp thời các mảnh vụn mài mịn để ngăn ngừa trầy xước thứ cấp, đảm bảo rằng mọi tấm vận chuyển được giao cho người mua đều có độ sạch và độ mịn gần như hoàn hảo.

Bốn. Chia sẻ sản phẩm tiêu biểu

Trong thiết bị bán dẫn quy trình tiên tiến, ngoài chất mang wafer, nhiều thành phần chức năng cốt lõi cũng phụ thuộc rất nhiều vào công nghệ mài gương để vượt qua các giới hạn về hiệu suất vật lý. Sau đây là phân tích chuyên sâu về các đặc tính kỹ thuật, lựa chọn vật liệu và các chỉ số chính về xử lý gương của bốn loại bộ phận kết cấu gốm rào chắn công nghệ cao:

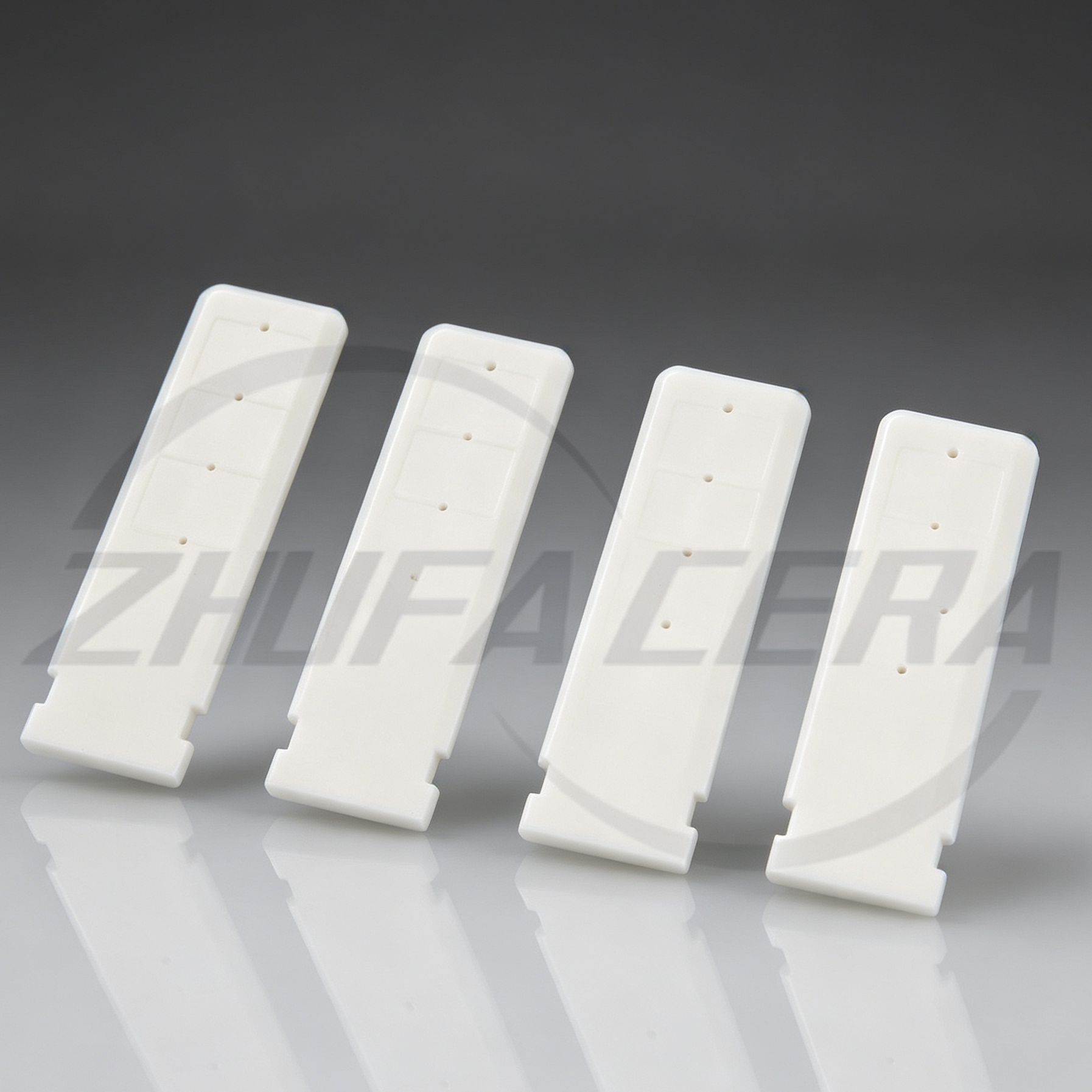

1. Mâm cặp tĩnh điện bán dẫn ( ESC ) Lớp điện môi gốm và chất nền mang

Vật liệu chủ đạo: 99,9% Alumina có độ tinh khiết cao hoặc cacbua silic thiêu kết.

Các chỉ số kỹ thuật chính: độ nhám bề mặt Ra 0,015 μm , độ phẳng 3 mm (định dạng đầy đủ), song song < 5 mm 。

Giá trị kỹ thuật và sự cần thiết của việc mài gương: Mâm cặp tĩnh điện cần sử dụng lực Coulomb hoặc lực Johnson khi làm việc. - Rabe ック( JR ) có tác dụng hấp phụ mạnh các tấm silicon. Nếu có độ nhám cực nhỏ hoặc vết nứt nhỏ trên bề mặt chịu tải, rất dễ gây ra hiện tượng phóng điện vi mô khe hở không khí cục bộ dưới điện áp cao vài nghìn vôn, từ đó phá vỡ lớp điện môi và làm hỏng tấm bán dẫn. Vượt qua ELID Quá trình tổng hợp mài gương siêu chính xác và đánh bóng bằng máy hóa học có thể loại bỏ hoàn toàn hư hỏng dưới bề mặt và đảm bảo tính đồng nhất của dẫn nhiệt ở mặt sau và độ tin cậy của cách điện cao áp.

[Sơ đồ cấu trúc lõi]

Ra 0,02 μm

2. Vòng lấy nét khắc plasma buồng phản ứng

Vật liệu chủ đạo: Cacbua silic thiêu kết một pha có độ tinh khiết cao hoặc silicon nitrit thay thế thạch anh mật độ cao 。

Các chỉ số kỹ thuật chính: Độ phẳng bề mặt khớp 5 mm , hoàn thiện bề mặt tường bên và bậc thang Ra 0,05 μm 。

Giá trị kỹ thuật và sự cần thiết của việc mài gương: Vòng lấy nét bao quanh tấm wafer silicon và tiếp xúc trực tiếp với flo mạnh / bị bắn phá bởi plasma gốc clo. Độ nhám vi mô quá mức sẽ làm tăng tốc độ ăn mòn hóa học trong huyết tương và tạo ra các hạt bong tróc làm nhiễm bẩn tấm bán dẫn. Việc mài chính xác có thể tối ưu hóa trạng thái liên kết ranh giới hạt, giảm nồng độ ứng suất vi mô và kéo dài đáng kể tuổi thọ của nó trong khoang ăn mòn.

[Sơ đồ cấu trúc lõi]

Ra 0,02 μm

3. Thước tham chiếu bằng gốm cho máy quang khắc

Vật liệu chủ đạo: Gốm thủy tinh kết tinh không giãn nở nhiệt 或 Cacbua silic ép nóng có độ cứng cao.

Các chỉ số kỹ thuật chính: hệ số giãn nở tuyến tính < 1,0×10⁻⁶/K , độ nhám bề mặt Ra 0,01 μm , độ phẳng cục bộ đạt đến mức dưới micron.

Giá trị kỹ thuật và sự cần thiết của việc mài gương: Là tiêu chuẩn cốt lõi cho việc căn chỉnh và định vị quang học, các thành phần này không có khả năng chịu biến dạng nhiệt và sai số hình học. Quá trình mài được hỗ trợ bằng siêu âm và mài ở cấp độ nano đảm bảo độ sắc nét và độ ổn định hình học lâu dài của tham chiếu đường khắc, quyết định trực tiếp đến độ chính xác của lớp phủ của máy in thạch bản.

[Sơ đồ cấu trúc lõi]

Ra 0,02 μm

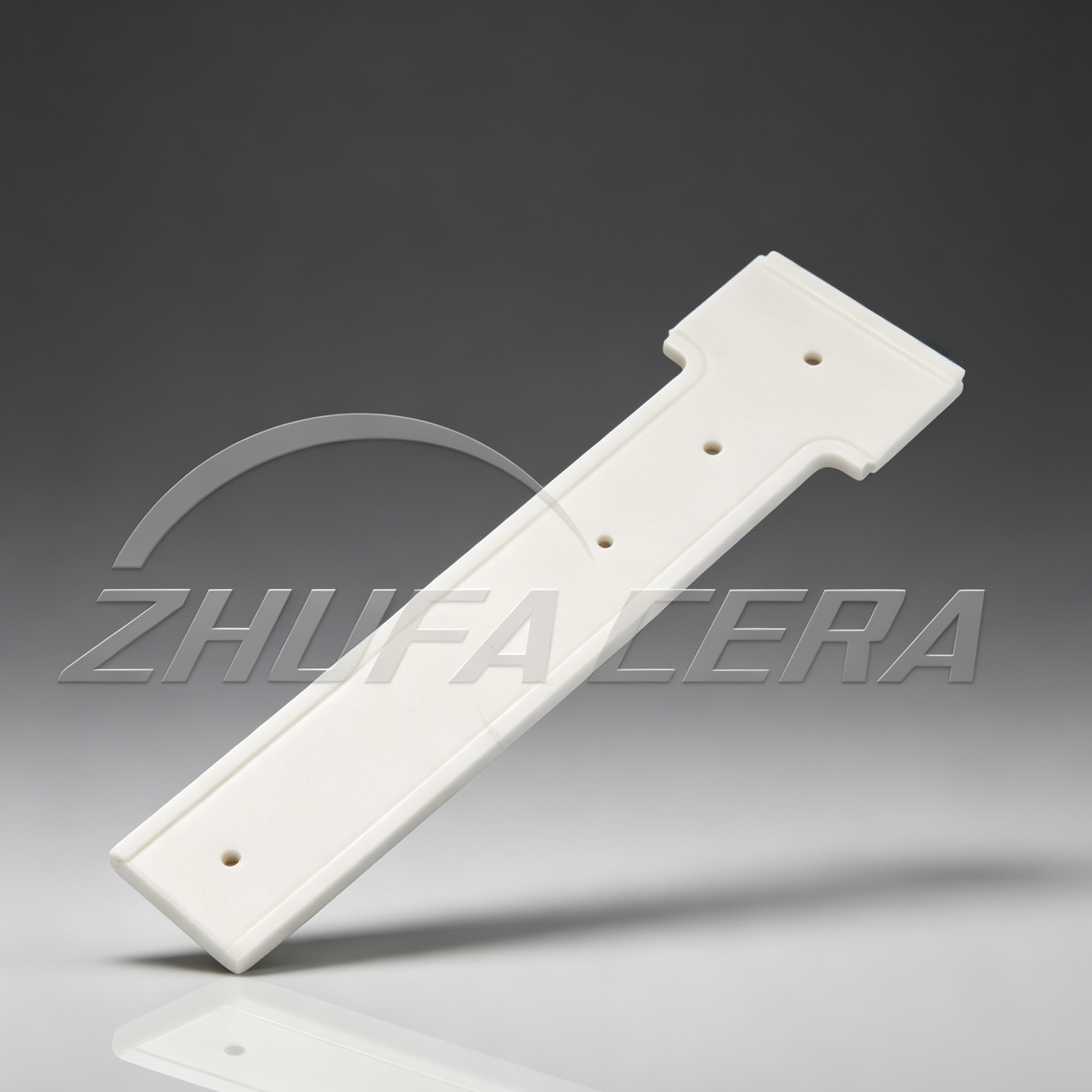

4. Đường ray và thanh trượt dẫn hướng mang không khí siêu chính xác bán dẫn

Vật liệu chủ đạo: Gốm alumina mật độ cao ( Al₂O₃ ) hoặc cacbua silic thiêu kết phản ứng.

Các chỉ số kỹ thuật chính: Hướng dẫn độ thẳng bề mặt 1 mm / 300mm , độ nhám bề mặt Ra 0,02 μm , độ cứng Nhân sự > 88 。

Giá trị kỹ thuật và sự cần thiết của việc mài gương: Màng không khí có kích thước micron được sử dụng giữa ray dẫn hướng ổ trục không khí và ổ trục không khí để đạt được chuyển động treo không ma sát. Nếu có vết dao hoặc gợn sóng ở mức micron trên bề mặt làm việc của ray dẫn hướng, nó sẽ trực tiếp gây ra sự nhiễu loạn, rung động của màng không khí và “ thu thập thông tin ” hiện tượng. Mật độ bề mặt cực cao và hệ số ma sát cực thấp do mài gương mang lại là những điều kiện tiên quyết để hiện thực hóa chuyển động trơn tru và tốc độ cao của các nền tảng định vị CNC quy mô nano.

[Sơ đồ cấu trúc lõi]

Ra 0,02 μm

5. Làm thế nào để chọn được nhà cung cấp gốm sứ chính xác đáng tin cậy?

Đối với những người ra quyết định mua hàng, khi đánh giá các nhà cung cấp gốm kết cấu bán dẫn, ngoài việc xem xét các báo giá gia công cơ bản, họ cũng nên tập trung vào việc thâm nhập ba chỉ số chuỗi cung ứng cốt lõi sau:

1. Quy trình khép kín và thiết bị cốt lõi: Xác minh xem nhà cung cấp có ELID Máy mài mài điện phân trực tuyến, trung tâm gia công phụ trợ siêu âm và bộ dây chuyền sản xuất mài và đánh bóng quy mô nano hoàn chỉnh có thể tránh được sự tích lũy dung sai và kiểm soát chất lượng do nhiều quy trình gia công gây ra.

2. Khả năng phát hiện và truy xuất nguồn gốc: Nhà cung cấp phải cung cấp giao thoa kế ánh sáng trắng, dụng cụ đo tọa độ ba chiều có độ chính xác cao và báo cáo phát hiện rò rỉ khối phổ helium để đảm bảo rằng các bộ phận như tấm mang và mâm cặp tĩnh điện được giao trong mỗi lô tuân thủ Ra 0,02 μm Và không có tiêu chuẩn nghiêm ngặt nào cho các vết nứt vi mô.

3. Hỗ trợ tùy chỉnh kỹ thuật và phân tích lỗi: Đánh giá xem đội ngũ kỹ thuật của họ có thể hỗ trợ thiết kế tối ưu hóa cấu trúc và phù hợp với loại vật liệu hay không dựa trên môi trường làm việc do khách hàng cung cấp (chẳng hạn như nồng độ huyết tương cụ thể, yêu cầu cách điện cao áp).

Nếu bạn đang tìm kiếm một đối tác đáng tin cậy có thể cung cấp các thành phần cốt lõi và gốm kết cấu bán dẫn có độ chính xác cao, tùy chỉnh như chất mang bán dẫn và mâm cặp tĩnh điện, vui lòng liên hệ với chúng tôi để có bảng dữ liệu vật liệu chi tiết và các giải pháp tùy chỉnh.
