Tại sao các thành phần gốm bán dẫn lại yêu cầu làm sạch sau gia công với chi phí cao

Ngay cả khi các thành phần gốm bán dẫn chính xác (chẳng hạn như Oxit nhôm (Al₂O₃), Silicon Nitride (Si₃N₄) và Silicon Carbide (SiC)) đạt được độ hoàn thiện giống như gương sau khi gia công chính xác, chúng không thể được triển khai trực tiếp vào thiết bị chế tạo wafer lõi (ví dụ: Etchers, hệ thống CVD).

Thay vào đó, chúng phải trải qua một quá trình thanh lọc cực kỳ phức tạp và tốn kém. Yêu cầu này được thúc đẩy không chỉ bởi chính sách "không khoan nhượng" của ngành công nghiệp bán dẫn đối với ô nhiễm tấm bán dẫn mà còn bởi các đặc điểm cấu trúc vi mô độc đáo—cụ thể là tính chất giòn và độ xốp vốn có—của gốm sứ tiên tiến. Bài viết này cung cấp cái nhìn sâu sắc về các nguyên nhân cốt lõi và rào cản kỹ thuật đằng sau chi phí làm sạch gốm bán dẫn cao.

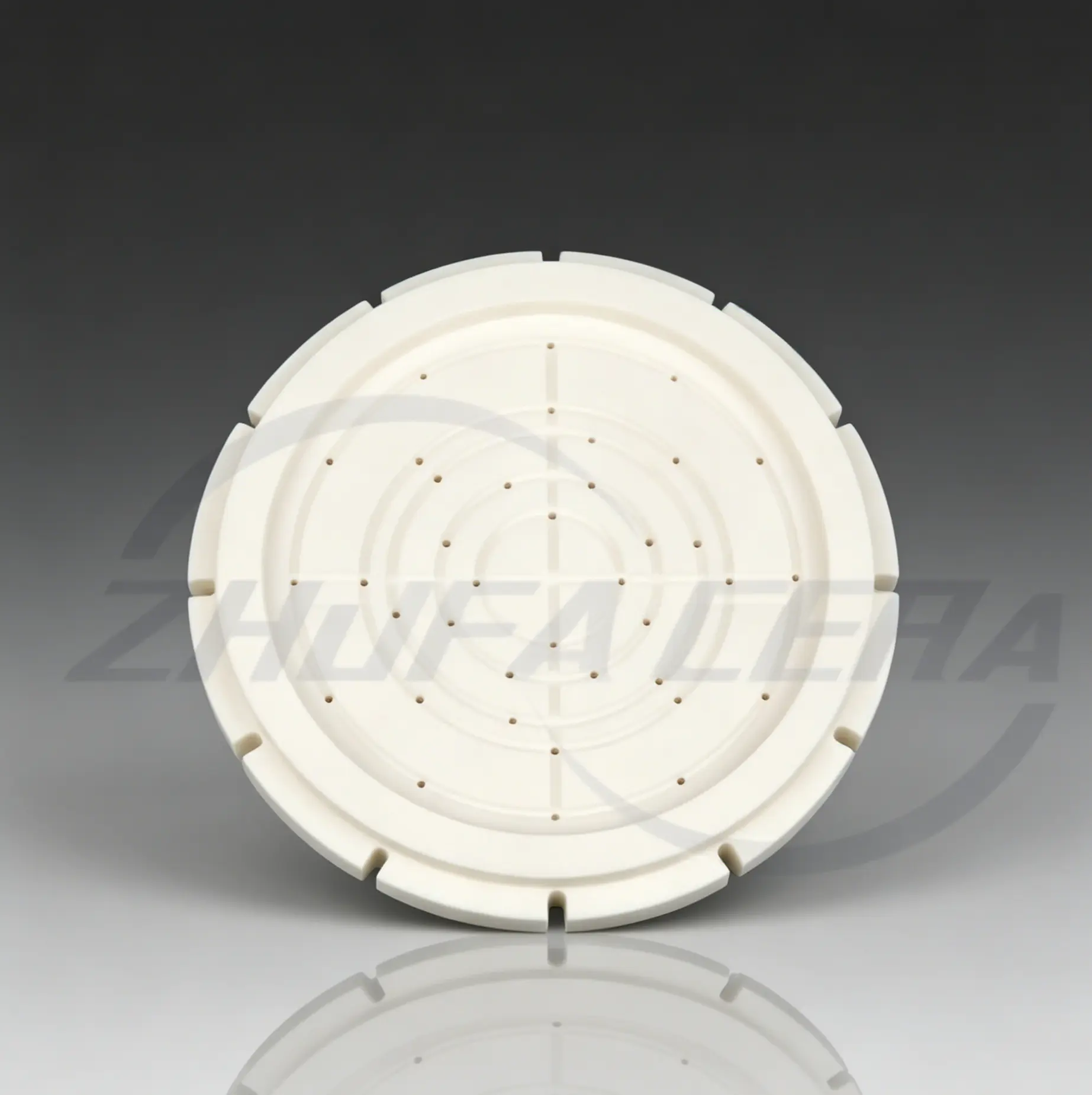

Linh kiện gốm bán dẫn tiêu biểu

1. Mối đe dọa của "Dư lượng vi mô"

Trong chế tạo wafer nút tiên tiến (ví dụ: 3nm, 5nm), ngay cả ô nhiễm vật lý hoặc hóa học dưới nanomet cũng có thể dẫn đến mất năng suất nghiêm trọng. Các quy trình gia công tiêu chuẩn—chẳng hạn như tiện, phay, mài và đánh bóng—để lại ba loại chất gây ô nhiễm chính trên bề mặt gốm:

• Ion kim loại chuyển tiếp (gây tử vong nhiều nhất): Sự mài mòn của dụng cụ cắt cacbua và tiếp xúc với đồ gá sẽ tạo ra các ion kim loại như Đồng (Cu), Sắt (Fe), Crom (Cr) và Niken (Ni). Nếu các ion này bay hơi bên trong buồng chân không và khuếch tán vào chất nền silicon, chúng sẽ làm giảm hiệu suất điện của các thiết bị bán dẫn, gây ra dòng điện rò rỉ nghiêm trọng hoặc đánh thủng chất điện môi.
• Dư lượng môi trường hóa học & hữu cơ: Chất lỏng gia công, bột nhão đánh bóng, dầu chống gỉ và chất làm mát để lại các chất hữu cơ cao phân tử phức tạp. Khi tiếp xúc với môi trường plasma cường độ cao, chân không cao của buồng xử lý, các chất hữu cơ này sẽ thoát khí nhanh chóng. Điều này làm mất ổn định mức chân không trong buồng và gây ô nhiễm chéo cho toàn bộ môi trường xử lý tấm bán dẫn.
• Các hạt siêu nhỏ: Các mảnh vụn gốm mịn và bột siêu nhỏ được tạo ra một cách tự nhiên trong quá trình gia công. Ngay cả một hạt 0,1 micron (µm) rơi xuống bề mặt tấm bán dẫn cũng có thể chặn mạch quang khắc chính xác, tạo ra bóng quang học hoặc chập điện nguy hiểm.

2. Đặc tính vật liệu: Độ xốp và vết nứt vi mô giòn

Không giống như kim loại truyền thống, gốm sứ tiên tiến sở hữu những đặc điểm cấu trúc vi mô nội tại khiến chúng rất dễ bị giữ lại các chất gây ô nhiễm.

Độ xốp vi mô và hành động mao dẫn

Ngay cả với quá trình thiêu kết ép đẳng tĩnh mật độ cao (CIP) hoặc ép nóng (HP), các khoảng trống vi mô chắc chắn vẫn tồn tại dọc theo ranh giới và bề mặt hạt gốm. Dưới áp suất cao của gia công cơ khí, chất lỏng cắt và dầu được đẩy sâu vào các lỗ siêu nhỏ này bằng lực mao dẫn mạnh. Rửa bề mặt thông thường chỉ loại bỏ bụi bẩn bề mặt; các chất gây ô nhiễm bị mắc kẹt sâu bên trong lỗ chân lông sẽ liên tục thoát ra sau đó dưới tác động của dụng cụ ở nhiệt độ cao, chân không cao.

Ứng suất gia công và vết nứt vi mô

Do độ cứng và độ giòn cực cao của gốm sứ công nghiệp, việc loại bỏ vật liệu cơ học (đặc biệt là mài và đánh bóng) phụ thuộc vào sự nứt gãy vi mô. Điều này để lại một mạng lưới các vết nứt vi mô dưới bề mặt. Những vết nứt vi mô này hoạt động như những túi lý tưởng để thu giữ các hạt nhỏ. Hơn nữa, trong chu kỳ nhiệt nhanh của quá trình xử lý chất bán dẫn, những vết nứt này giãn ra và co lại, hoạt động giống như một "ống thổi" liên tục đẩy các ion tạp chất bị mắc kẹt vào trong buồng.

3. Trình điều khiển chi phí: Phá vỡ các rào cản về quy trình và kinh tế

Làm sạch cấp bán dẫn chứng minh chi phí cao của nó thông qua sự kết hợp giữa mức tiêu thụ hóa chất siêu tinh khiết, kiểm soát môi trường nghiêm ngặt và đo lường thâm dụng vốn.

Kết luận & Giá trị thương mại

Nếu nhà sản xuất cố gắng bỏ qua hoặc cắt giảm quy trình làm sạch chi phí cao này, thì một bộ phận gốm trông nguyên sơ sẽ hoạt động như một nguồn ô nhiễm mãn tính sau khi được lắp đặt bên trong buồng quy trình trị giá hàng triệu đô la. Sự ô nhiễm dẫn đến có thể ngay lập tức loại bỏ toàn bộ lô tấm wafer 12 inch có giá trị cao, trị giá hàng trăm nghìn đô la.

Do đó, làm sạch siêu sạch chất bán dẫn chi phí cao không phải là một bước thẩm mỹ sau xử lý hậu kỳ tùy chọn—nó là một bước quan trọng, không thể thương lượng. Chính sách bảo hiểm chất lượng và giảm thiểu rủi ro trong chuỗi cung ứng chất bán dẫn nghiêm ngặt.
